Lineární převody - řada Lean SL


Válcový hřeben je uložen v kluzných pouzdrech. Tato řada převodovek slouží pro jednodušší a méně náročné aplikace.

Detail převodovky v řezu

Typické aplikace (video)

Lean SL 5

5.m

5.0

5.1

5.3

5.5

Síla v ose hřebenu max. [N]

300

800

2.000

8.000

25.000

Rychlost pojezdu max. [m/s]

0,6

0,6

0,6

0,6

0,6

Zrychlení pojezdu max. [m/s2]

30

30

30

30

30

Kroutící moment max.  [Nm]

1,8

8

40

240

1.200

Činný průměr pastorku [mm]

12

20

40

60

96

Modul ozubení hřebenu [M]

0,75

1,0

2,5

2,5

4,0

Účinnost [%]

80

80

80

80

80

Teplotní odolnost v rozsahu: -10 až +100 ºC.
Neumožňuje příčné zatížení v kolmé rovině.

Hřídel s pastorkem lineární převodovky může být ve čtyřech provedeních:

  • PW - vnitřní pro profilovanou spojovací hřídel
  • ZA1 - vnější jednostranná s drážkou pro pero
  • ZA2 - vnější oboustranná s drážkou pro pero
  • PFN - vnitřní (dutá) s drážkou pro pero

Velikost

Rozměry [mm]

Průměr hřídele [mm]

Hmotnost [kg]

Hmotnost hřebene
[kg/m]

vnější (ZA)

vnitřní (PFN)

v závislosti na hřídeli

5.m

5.0

5.1

5.3

5.5

60 x 60 x 47

80 x 80 x 70

110 x 110 x 80

180 x 180 x 130

305 x 305 x 200

f 9,5

f 14

f 25

f 42

f 65

f 6

f 10

f 20

f 35

f 55

0,36 - 0,40

1,00 - 1,15

2,35 - 2,87

9,70 - 12,21

44,10 - 51,90

2,30

3,50

5,45

19,10

52,20

Další provedení :

 dvojitý lineární převod (doppel)

Lean SL - doppel

Příslušenství :

Různé provedení převodových hřídelí, spojovací profilové hřídele, kardany, spojky, stavěcí kroužky, skládané krycí měchy, různé příruby, zajišťovací západky ( viz detail ) a mnoho dalšího ...

Všechny díly na sebe navzájem precizně navazují.

Technické podrobnosti jsou uvedeny v katalogu.

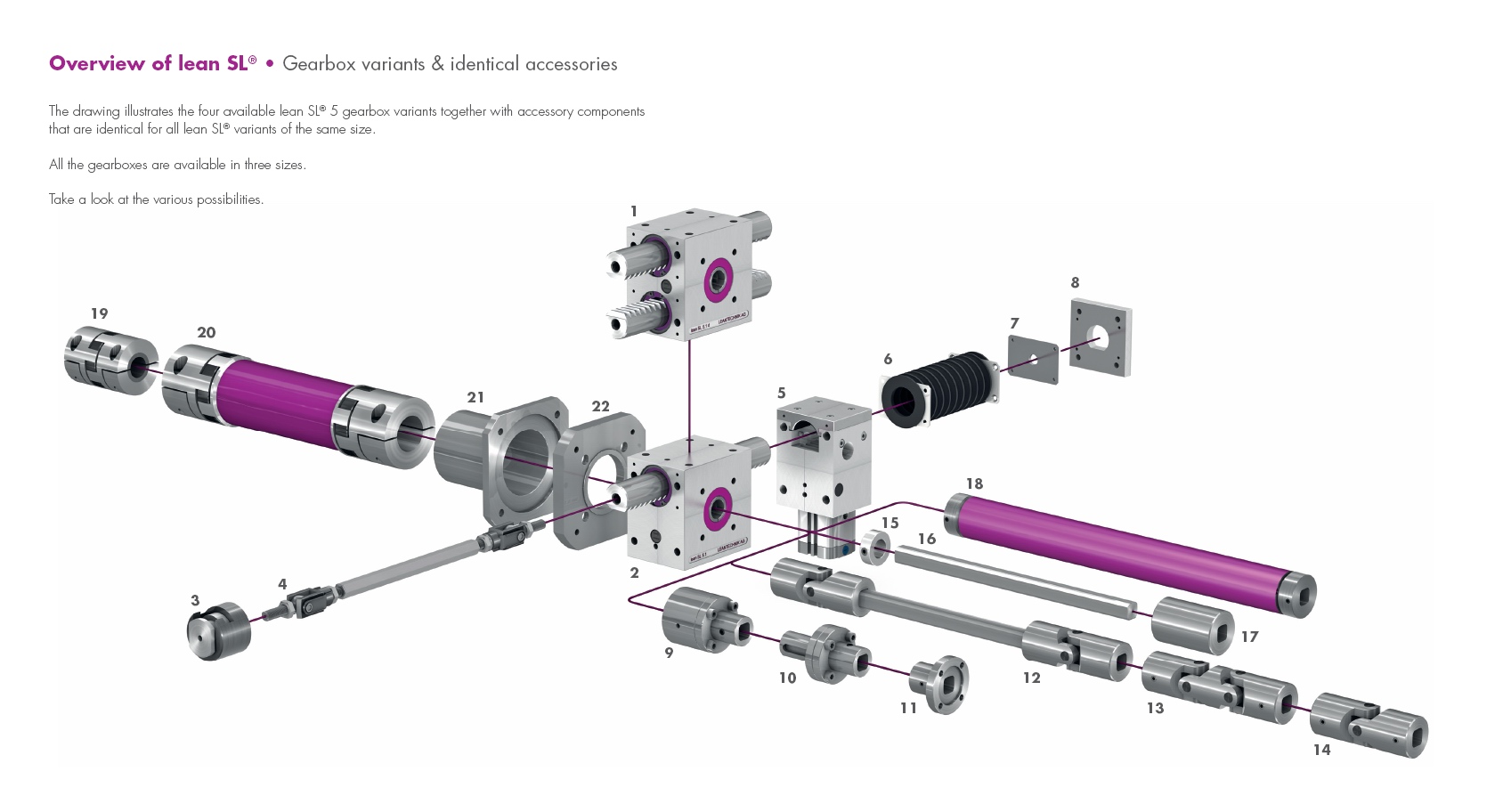

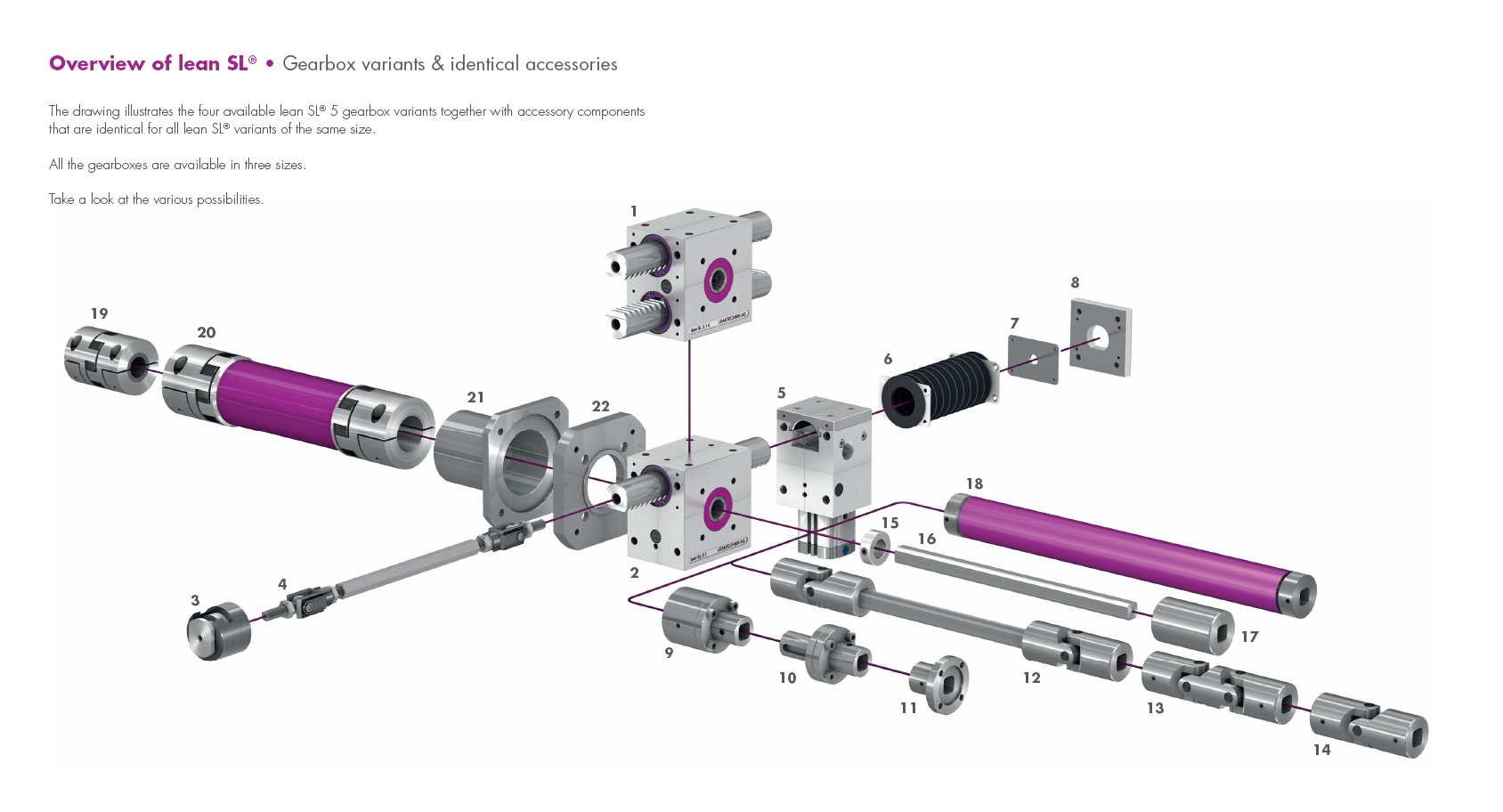

Mapa příslušenství

Příslušenství (video)
